| ワンタッチ・ネジ嵌合方式丸形防水コネクタ＜IP67＞ |
| CE05M シリーズ 欧州規格対応 |
電源用コネクタとして普及している、従来のMIL-DTL-5015準拠のD/MSシリーズ・CE05シリーズは、ねじ嵌合方式の為、嵌合に
工数がかかる難点がありました。CE05Mシリーズでは従来品のプラグコネクタとのねじ嵌合を継承しつつ、CE05Mプラグコネクタを使
用する事でワンタッチ嵌合も可能となり、一つのレセプタクルコネクタで2種類の嵌合方式に対応出来る様になりました。

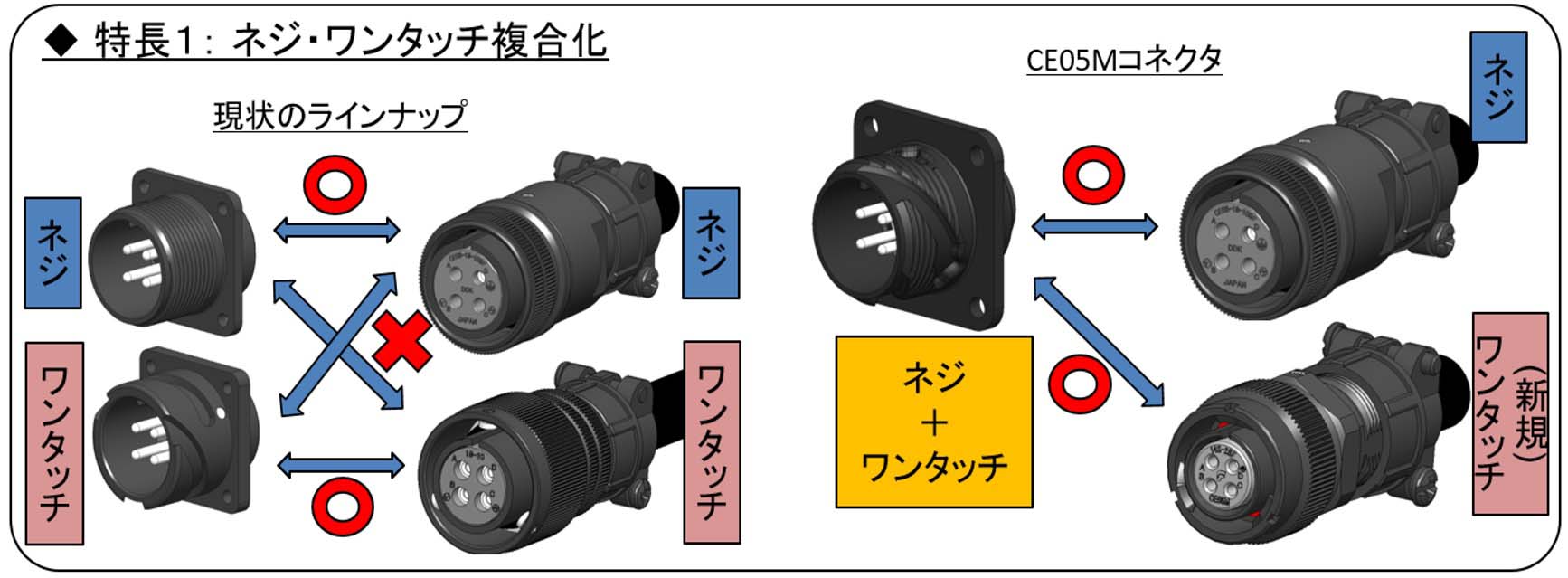

■レセプタクルコネクタは、ねじ嵌合とワンタッチ嵌合の両方のプラグコネクタとの嵌合が可能です。
■欧州規格「EN60204-1・機械設備の電気機器」の要求事項を反映し、コネクタ規格「DIN VDE 0627」に適合した製品として、
EU（欧州連合）公認の認定機関であるTÜV Rheinland の認定を取得中です。また、米国のUL 規格の認定は取得済みです。
■レセプタクル側のアース端子は外殻の金属シェルと導通しており、CE05又はCE05Mシリーズプラグコネクタはアース端子をシーケンス
構造としている為、安全対策上の保護回路接続が確実に行えます。
■嵌合時、保護構造IP67
レセプタクル(ピンコンタクト)は、合成ゴムのインサートを使用することにより単体(非嵌合状態)にてIP67に対応しています。
■耐振性は、20Gの共振点周波数にて1,000万回振動の実力を有しています。
3芯＋アース1芯の為、サーボモーター等の電源用のコネクタに適しています。
| コンタクトサイズ |
＃16 |
| 定格電流 |
13A（1本当りの最大値） |
| 耐電圧 |
AC2,000V(r.m.s.) / 1分間 |
| 絶縁抵抗 |
DC500Vで5,000V MΩ以上 |
| 使用温度範囲 |
-55℃～+105℃ |
| 防水性 |
IP67 |
| 部品名 |
材質 / 処理 |
| コンタクト |
銅合金 / 銀めっき |
| 2Aフロントインサート |
合成ゴム（黒色） |
| 2Aミドルインサート |
合成樹脂（黒色） [UL94-0] |
| 2Aリアインサート |
| 6Aフロントインサート |
| 6Aリアインサート |
| シェル |
アルミ合金 / 亜鉛めっき+三価クロメート処理（黒色） |
| カップリング |
| バックシェル |
| ケーブルクランプ |
| リテナーリング |
銅合金 / ニッケルめっき |
| アースラグ |
| フランジガスケット |
合成ゴム（黒色） |
| プラグガスケット |
合成ゴム（赤褐色） |
| Oリング |
| ブッシング |
合成ゴム（黒色） |
| コンタクト数 |
4 |
| インサート配列 |
14S-2 |

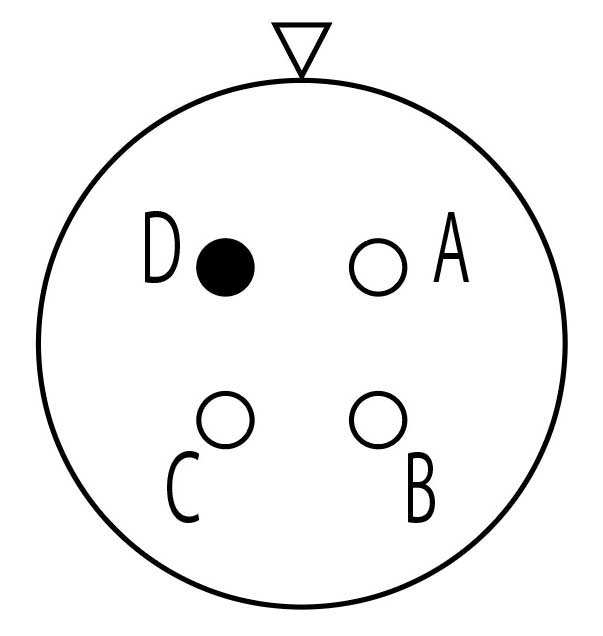

| コンタクト配列 |
 |
| 逆心の有無 |
無 |
| コンタクトサイズ |
#16 |
| アース端子番号（注1） |
D端子 |
| 定格電圧 |
AC320V |
AC200V |
| 過電圧範疇（注3） |
Ⅱ |
Ⅲ |
| 汚染度（注3） |
2 |
3 |
| 耐電圧（r.m.s.) |
AC2,000V |
| 電流容量（注2） |
13A (35.3A) |
| TUV取得番号 |
取得中 |
| UL取得番号 |
E72124 |
※他シェルサイズ・芯数バリエーションも検討してまいります
(注1)コンタクト配列の●は、アース端子を示します。
(注2)電流容量は、コンタクト1 本あたりの最大許容量値を示します。
( )内の値：コネクタの総合電流容量
(注3)過電圧範疇及び汚染度はEN 規格で規定されています。
こちらからCE05Mシリーズの詳細・カタログページへ！
◎本Web サイトに掲載の仕様等は予告なく変更することがありますので、ご了承願います。
また、掲載している製品の特性､及び仕様は参考値です｡製品を使用する際は、最新の納入仕様書で内容のご確認をお願い致します。 |
