FPC/FFCコネクタのラインナップ紹介ページとなります。シリーズ名をクリック頂くとカタログ・図面・技術資料等をダウンロードできます。
FPC/FFC コネクタ
コンタクトピッチ 芯数 コネクタ
実装高さ(mm)		 FPC/FFC
挿入方向		 定格電流
(A)		 適合FPC/
FFC厚 (ｍm)		 備考
FF14A

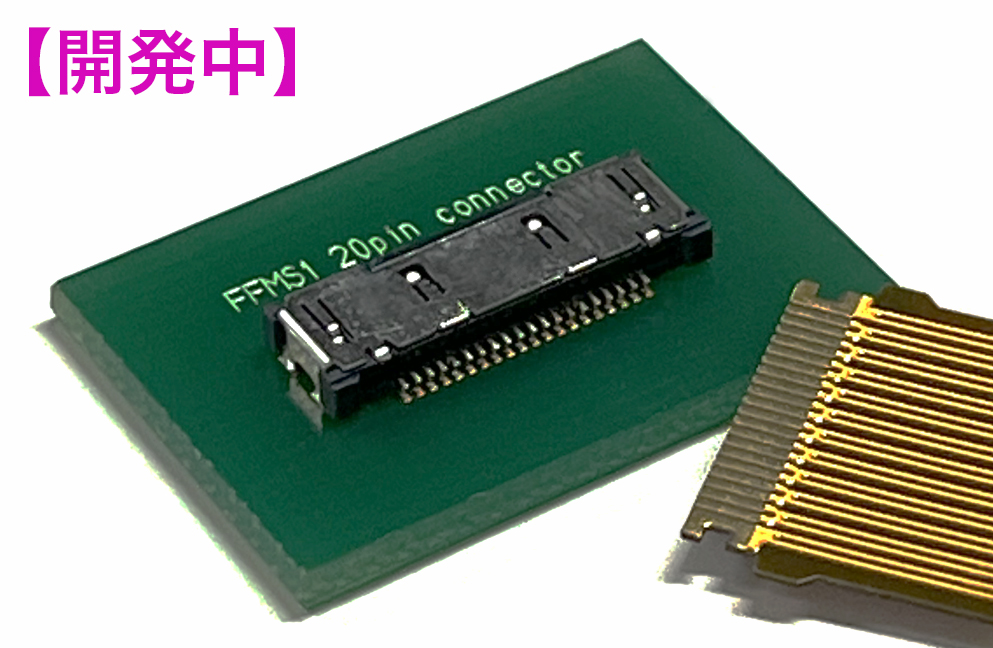

FFMS1		 0.5 10,20,30,40,50 1.9 水平 0.5 0.3

ケーブル ロック
機構付

高速伝送:20Gbps Max.

【開発中】
FF10
FF10		 0.25 51,70,80 0.95 水平 0.2 0.15 -

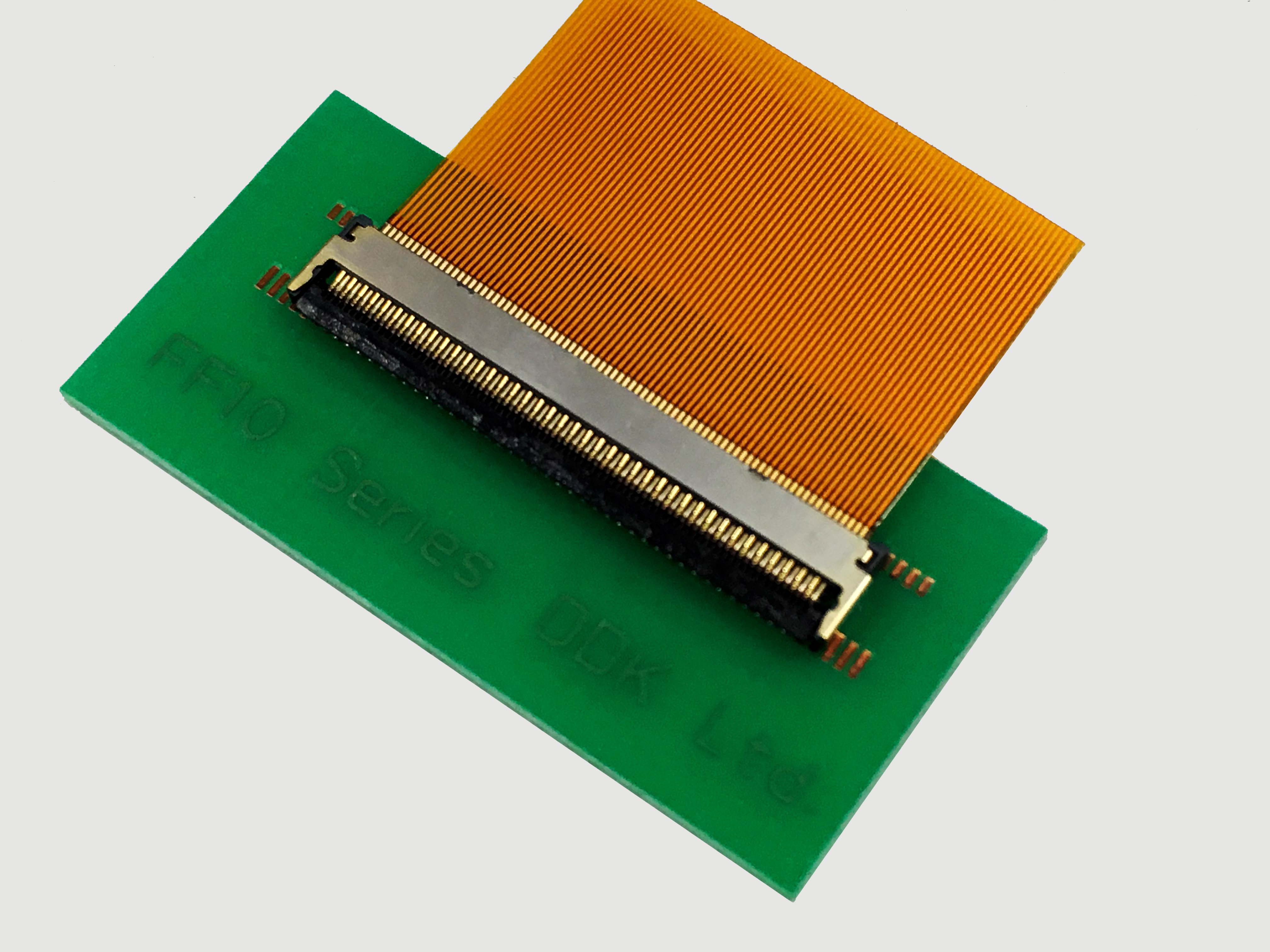

FF10S		 0.25 80 1.06 水平 0.2 0.15 金属シェル付
FF12
FF12		 0.3 6,8,12,13,17,18,21,22,23,25,26,
27,31,32,34,37,40,45,51,55,60		 0.9 水平 0.2 0.15 -
FF14
FF14		 0.5 4,8,10,12,14,16,18,19,20,21,
22,24,26,28,30,32,34,40,50		 0.9 水平 0.5 0.2, 0.12 -
FF14A
FF14A		 0.5 4,5,6,8,10,12,14,16,
18,20,26,30,34,40		 0.9 水平 0.5 0.2 ケーブル ロック
機構付
FF14A
FF14C		 0.5 40,50 1.0 水平 0.5 0.3 -
FF18
FF18		 0.4 4,5,6,7,8,9,10 0.66 水平 0.4 0.12 ケーブル ロック
機構付
FF18
FF18N		 0.4 4 0.66 水平 0.4 0.12 ケーブル ロック
機構付

FF22E
 0.3 84,92 2.57 水平 0.2 0.2 -

FF26		 0.2 80 0.66 水平 0.2 0.12 -

FF27		 0.175 16,26 0.66 水平 0.3 0.12 ケーブル ロック
機構付

FF28		 0.25 5,8,12,15,30,35,41,45 0.66 水平 0.2 0.12 ケーブル ロック
機構付

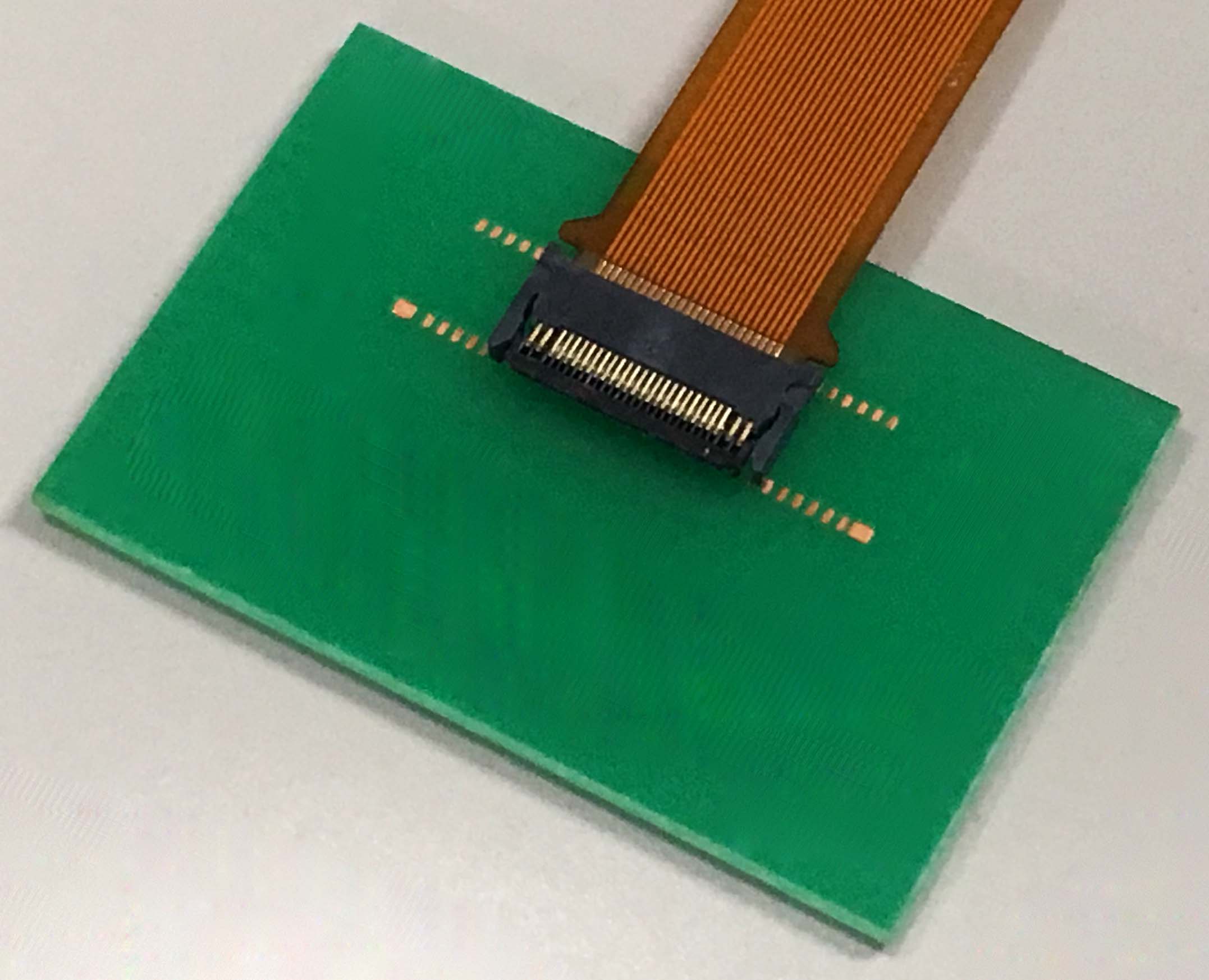

FF29B		 0.175 16,20,22,25 0.66 水平 0.3
（信号）

2.0
（電源）		 0.12 -

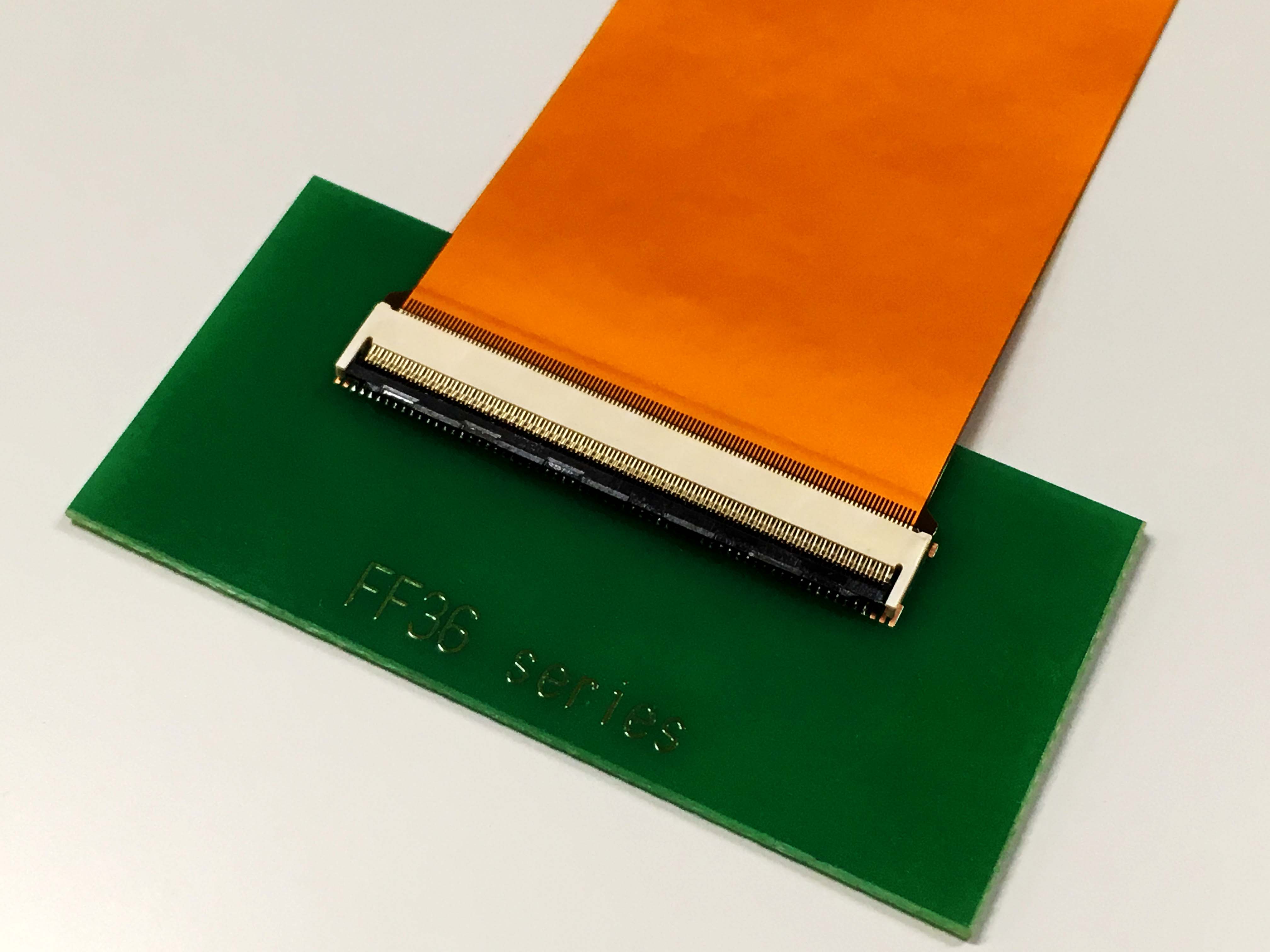

FF36		 0.2 120 0.95 水平 0.2 0.15 -

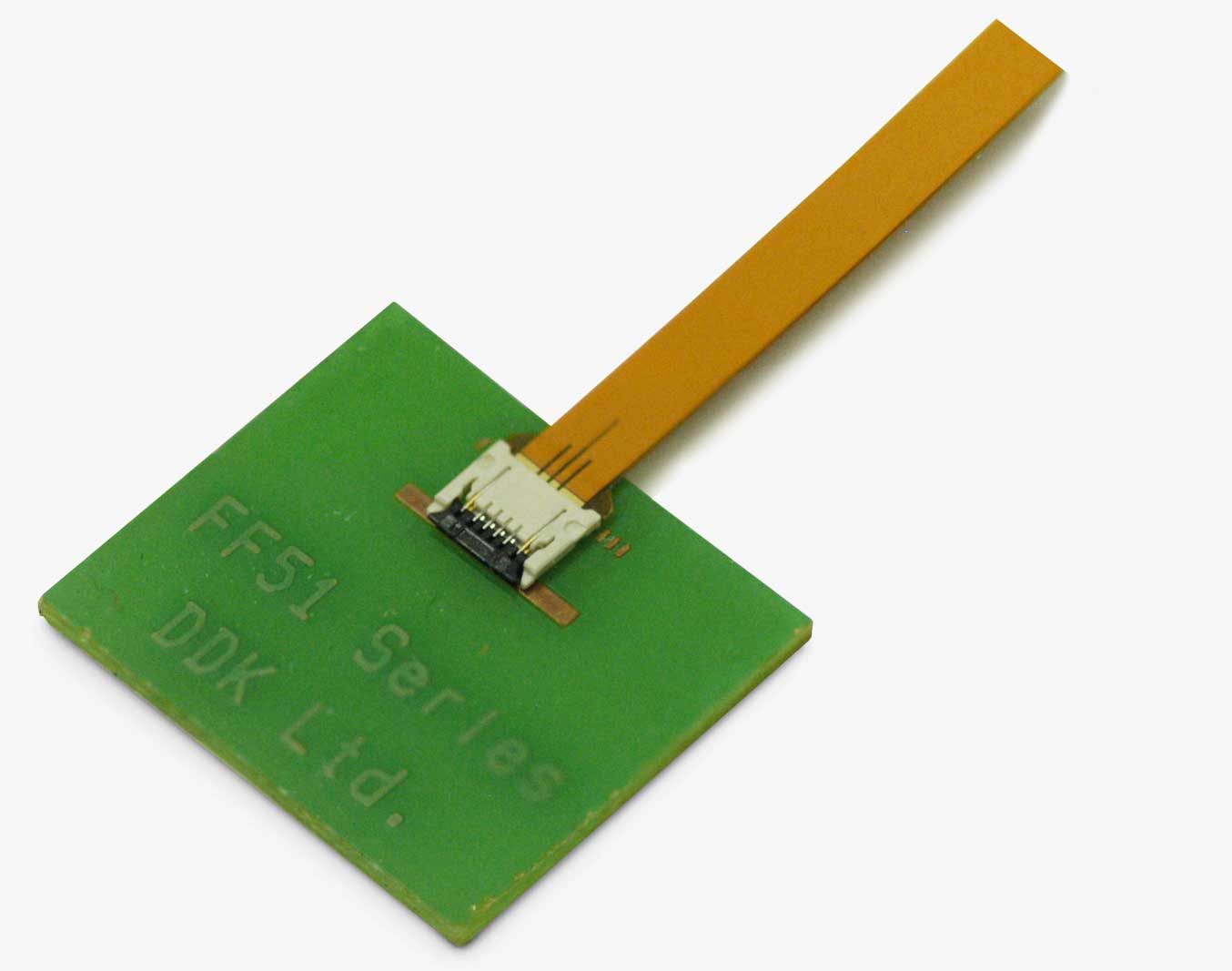

FF51		 0.35 4 0.5 水平 0.2 0.12 ケーブル ロック
機構付

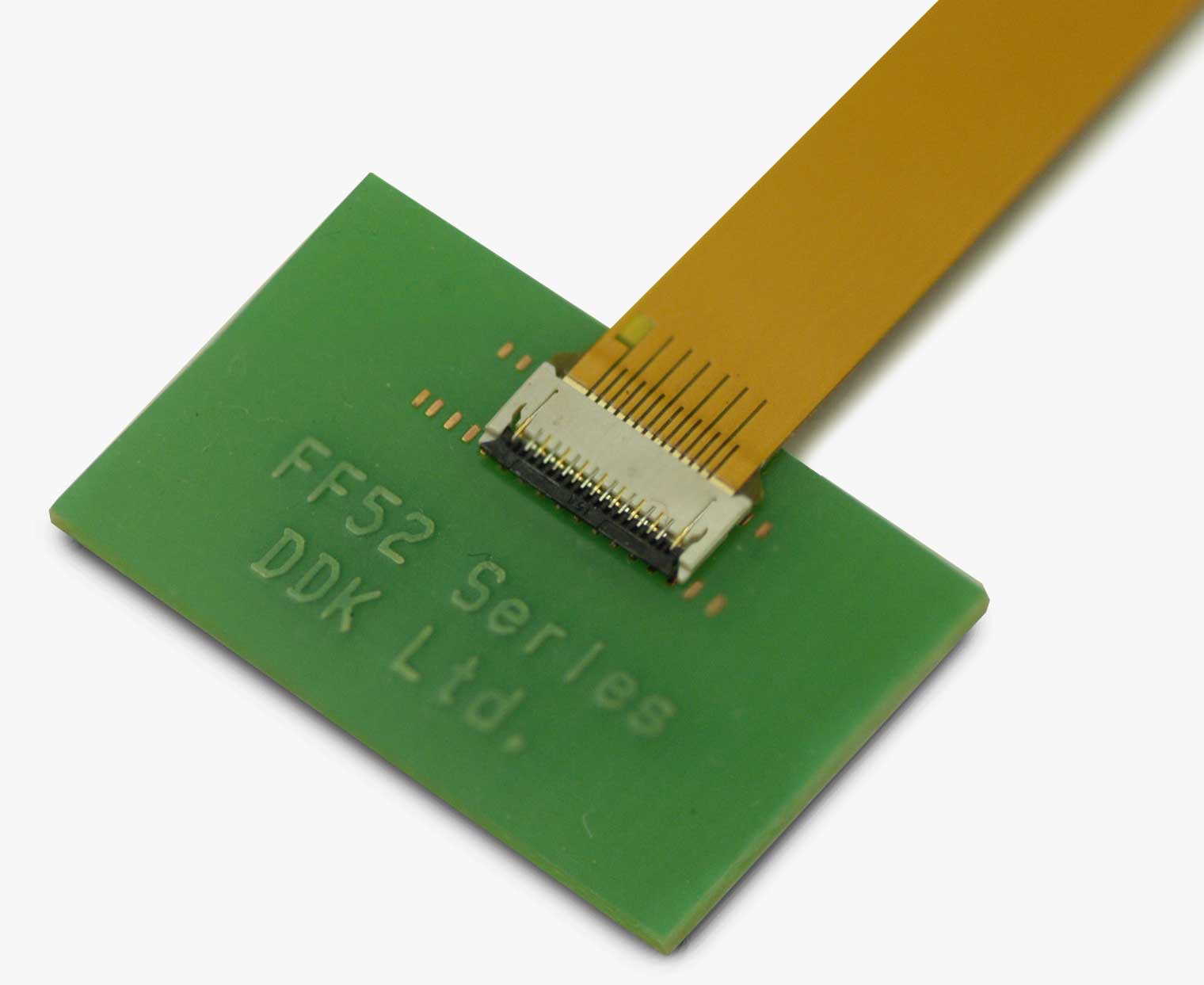

FF52		 0.30 8,15,17,19 0.5 水平 0.2 0.12 ケーブル ロック
機構付

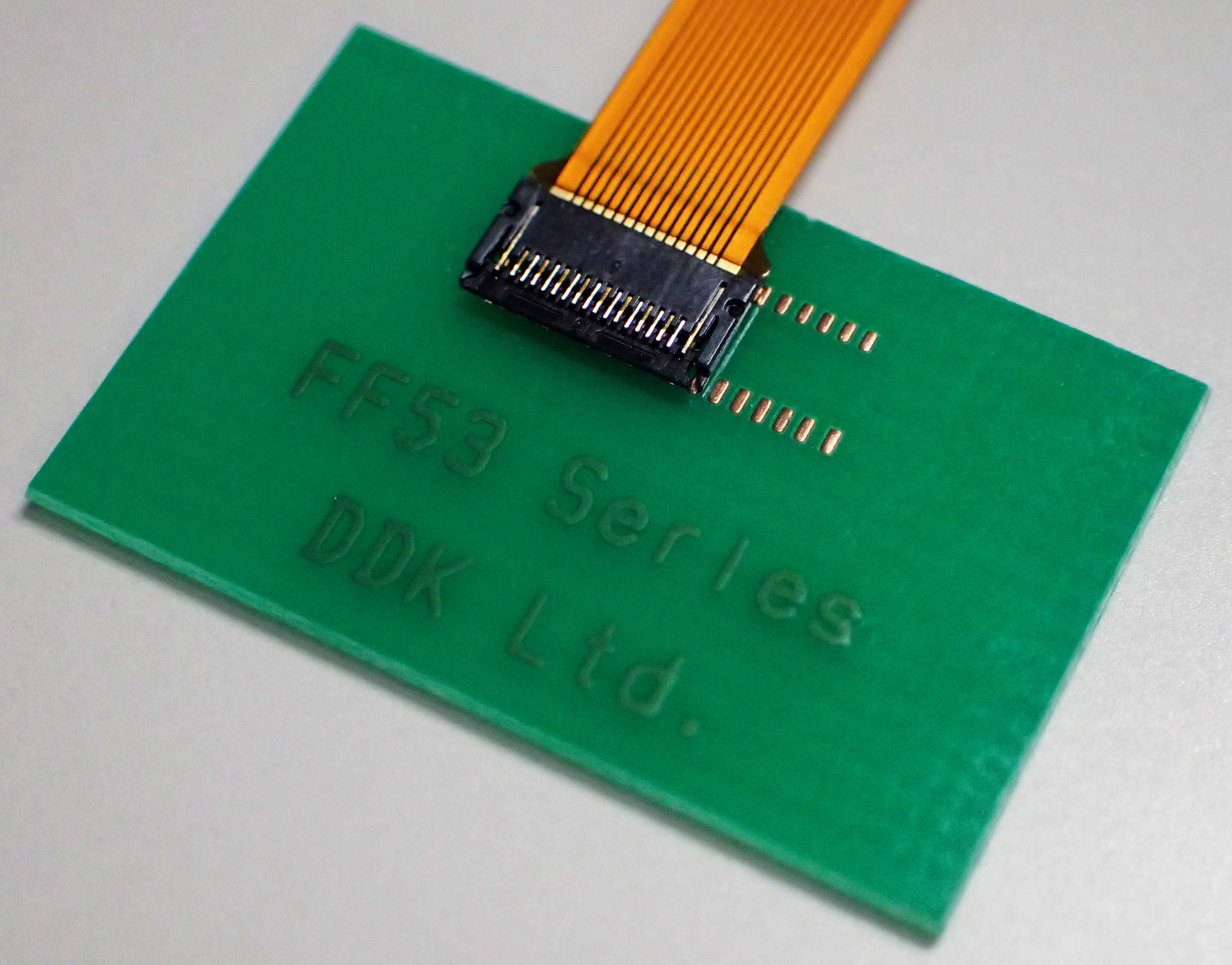

FF53		 0.24 12 0.5 水平 0.2 0.12 ケーブル ロック
機構付

FF57		 0.175 16 0.5 水平 0.2 0.12 ケーブル ロック
機構付

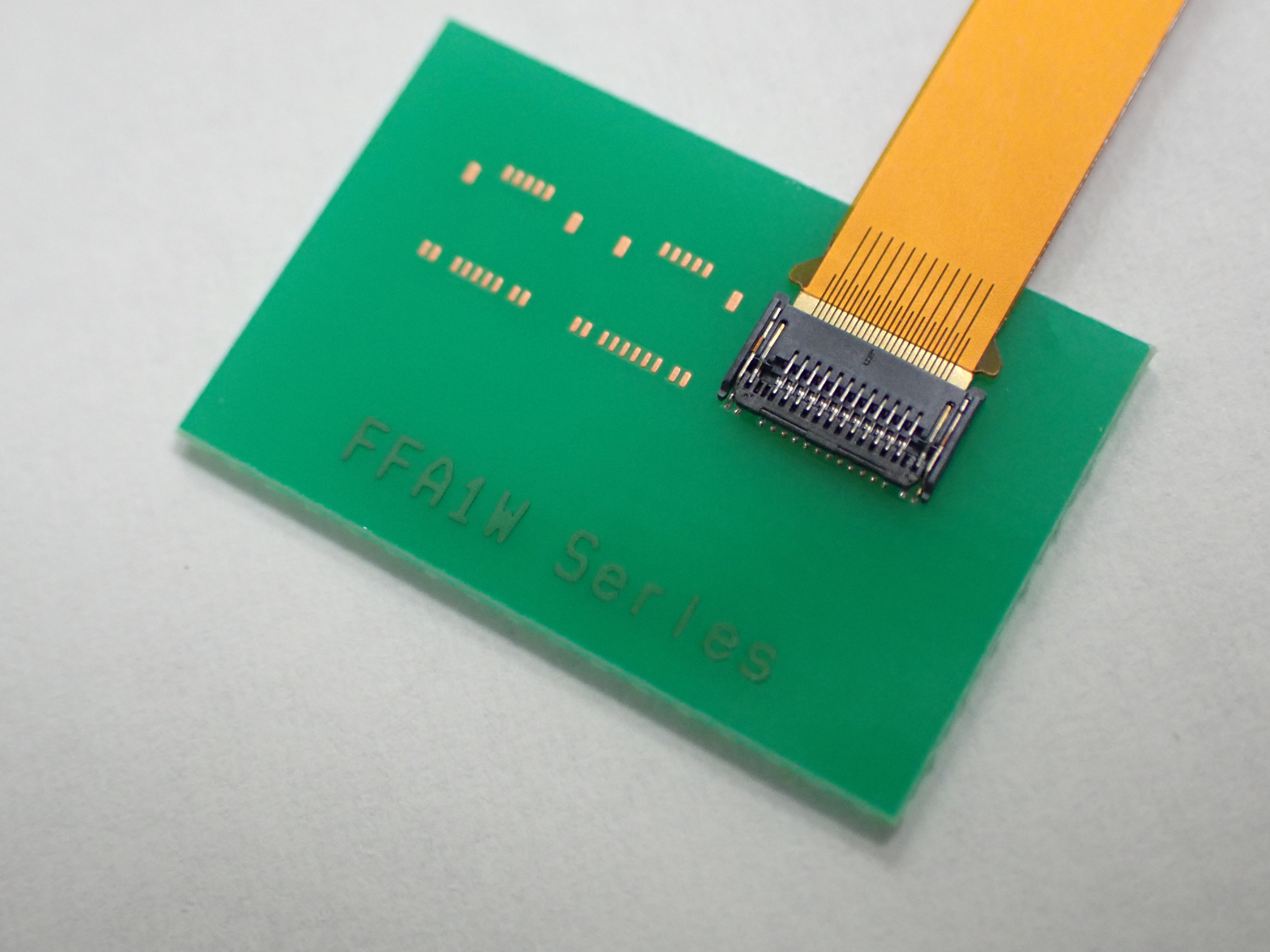

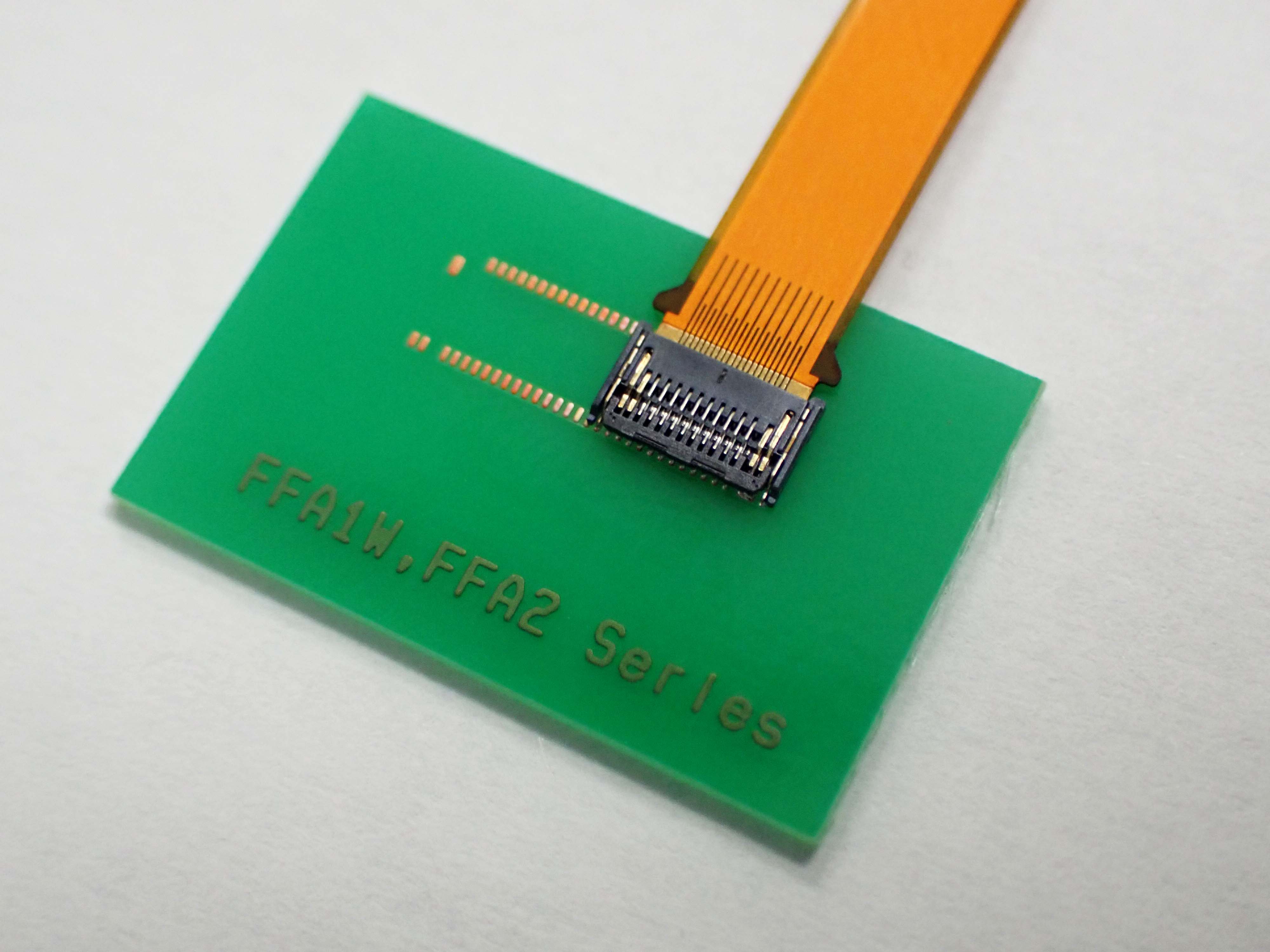

FFA1W		 0.15 12,13,26 0.55 水平 0.2
 0.12 -

FFA2		 0.15 6,22 0.55 水平 0.2
（信号）

2.0
（電源）		 0.12 -

FFX2S		 0.2 58 1.05 水平 0.2 0.12(両面） ケーブルロック機構付
金属シールド付
◎本Web サイトに掲載の仕様等は予告なく変更することがありますので、ご了承願います。
　また、掲載している製品の特性､及び仕様は参考値です｡製品を使用する際は、最新の納入仕様書で内容のご確認をお願い致します。
